一、鼓泡反應器中氣泡表面積及氣含量測定實驗裝置功能：
1、掌握靜壓法測定氣含率的原理與方法。
2、掌握氣液鼓泡反應器的操作方法。
3、了解氣液比表面積的確定方法。

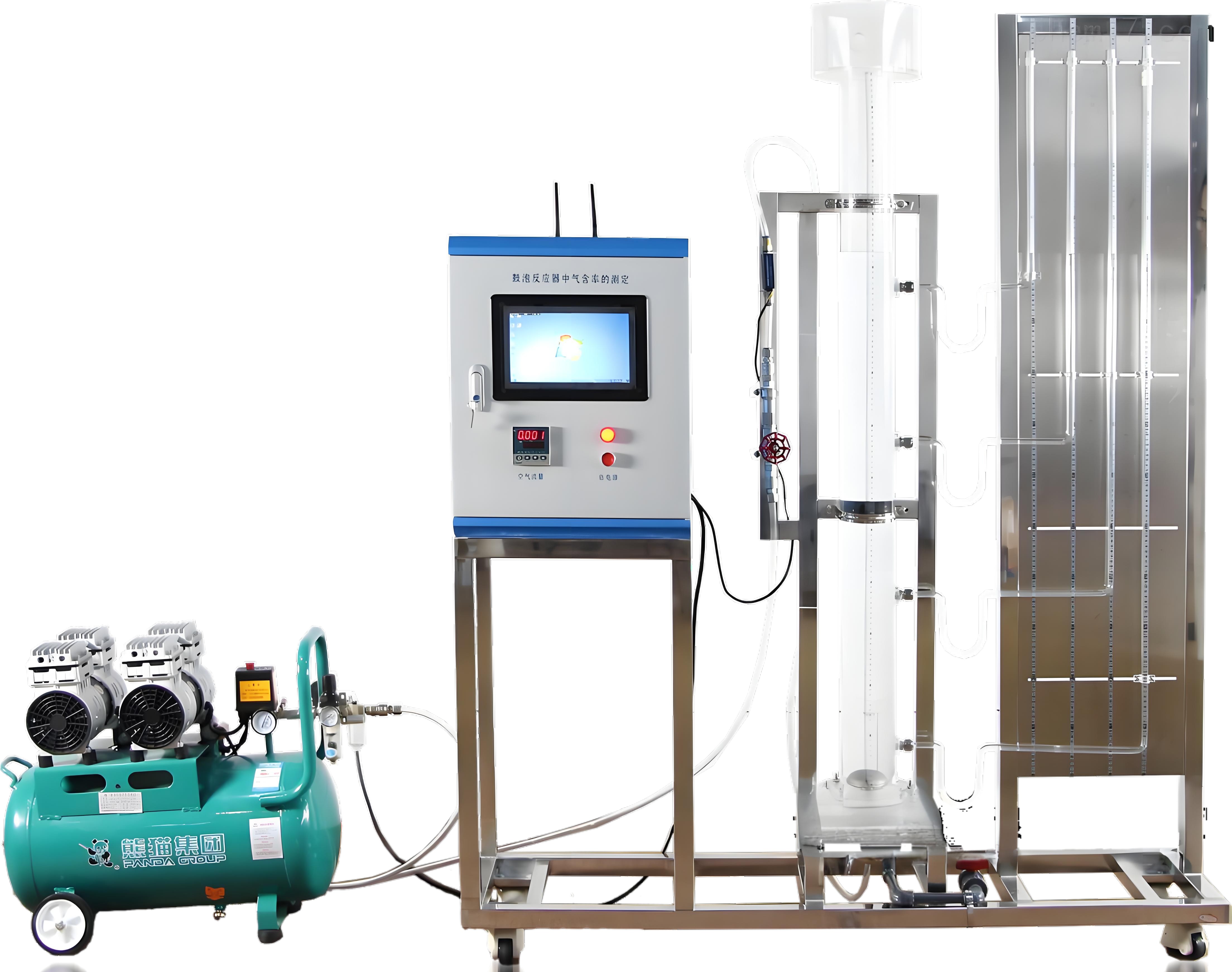

二、鼓泡反應器中氣泡表面積及氣含量測定實驗裝置主要配置：
有機玻璃反應器、轉子流量計、閥門、壓差計、空壓機、緩沖罐、不銹鋼框架、控制屏。
三、公用設施：
1、水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、氣：空氣來自空壓機（自帶氣源）
4、實驗物料：自來水-空氣
四、技術參數：
1、環境溫度：5℃～40℃，配電：220V， 500W。
2、反應器：Φ150×1600mm, 透明有機玻璃材質。
3、水泵：流量1m3/h，揚程15m,功率370W。
4、水箱：500×500×400mm， 304不銹鋼材質。
5、溶氣罐：304不銹鋼材質，工作壓力0.2-0.3 MPa。
6、轉子流量計：16-160L/h。
7、空壓機：功率750W，排氣量36 L/min，工作壓力0.7MPa。
8、控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
9、外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成：
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
氣體流量
|
轉子流量計
|
轉子流量計
|
手動閥控
|
|
床層壓降
|
U型壓力計
|
就地顯示
|
無
|
