一、阿司匹林制備實驗裝置功能:
1、明確乙酰水揚酸制備原理，影響因素；
2、明確酚的性質、實驗原理，及定性鑒定實驗方法。
3、掌握抽濾裝置的安裝與操作。
4、學會利用重結晶純化固體有機物的操作技術。
二、技術指標
本裝置支持水楊酸與乙酸酐的�；磻�(yīng)，配備恒溫槽或油浴加熱系統，溫度控制范圍70-85℃，精度±1℃，反應溫度穩定，減少副產物生成。
三、環境要求
電壓AC220V，功率1200W，標準單相三線制。

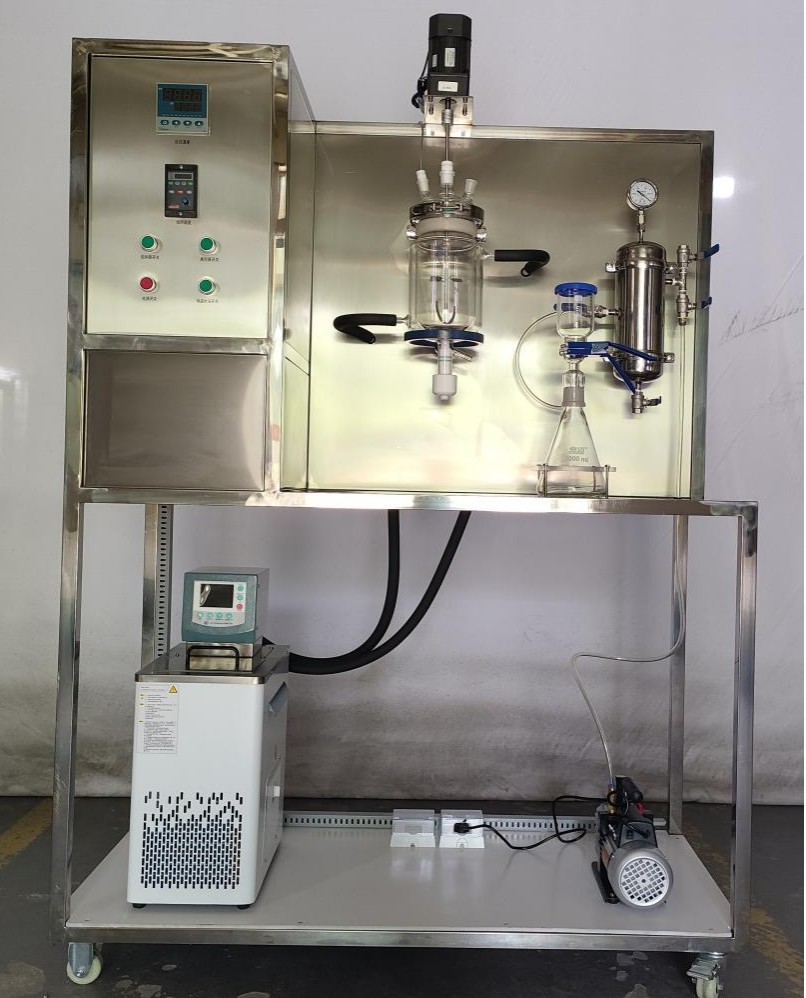

四、阿司匹林制備實驗裝置主要配置：
本裝置由電動攪拌器、玻璃重結晶器（4L容積）、玻璃過濾器（200ML）、真空泵、緩沖罐（5L）、恒溫槽、循環水泵、鉑電阻溫度傳感器、數顯溫度儀、調速器、電加熱器、不銹鋼支架、控制箱。
五、技術參數：
1、超級恒溫槽：帶循環泵，溫度范圍-5～100℃，內置電加熱器，控溫精度0.1℃。
2、電動攪拌器，功率60W，攪拌速度0-1000r/min，扭矩≥15N·cm，配數顯調速器，攪拌器為聚四氟乙烯耐腐蝕材料。適配不同粘度溶液的均勻混合，確保反應充分進行。
3、鉑電阻溫度傳感器：Pt100，測量精度0.2級 。外襯聚四氟乙烯耐腐蝕材料
4、緩沖罐：304不銹鋼材質，容積5L。
5、玻璃重結晶器，容積4L，雙層結構。
6、玻璃過濾器，容積500ml。
7、真空泵：旋片式真空泵 抽氣速率: ≥2L/s,轉速: 2800r/min,功率：250W。
8、溫度測量與控制系統：含加熱裝置、調壓裝置、溫度傳感器、溫控儀表等。溫控傳感器: 采用Pt100型鉑熱電阻測溫，不銹鋼探頭,數字顯示，精度等級±0.1%；溫控儀表：輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定，產品經第三方權威機構檢測獲得CE認證標志。
9、數顯溫度儀1套：采用先進模塊化設計，測量精度0.3級，分辨率 0.1℃。
10、管路、管件、快接件及閥門均采用304不銹鋼材質
11、儀表柜：測控、電器設備在實驗架上。
12、電器：接觸器、開關、漏電保護空氣開關。
13、外形尺寸：1300×550×1800mm（長×寬×高），304不銹鋼框架，帶移動腳輪及禁錮腳。
14、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
|
