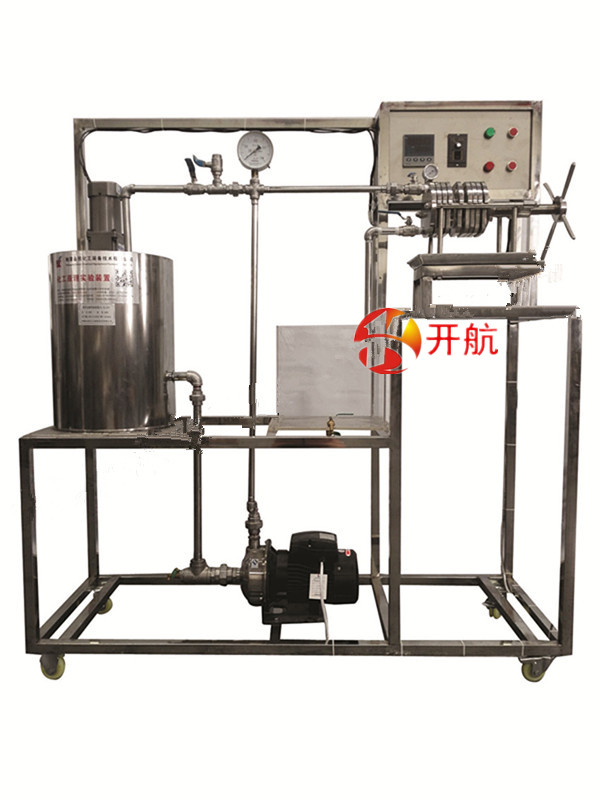

一、裝置功能：
1.了解板框壓濾機的構造、過濾工藝流程和操作方法。
⒉掌握恒壓過濾常數的測定方法，加深對過濾常數的概念和影響因素的理解。
⒊學習濾餅的壓縮性指數s和物料常數 的測定方法。
⒋學習一類關系的實驗確定方法。
5.可進行洗滌工藝流程實驗。
6.學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。
7.學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。
二、設計參數：
板框：過濾面積 0.0475m2，2塊過濾板1塊洗滌板，2塊框。
過濾壓力：0～0.3MPa。
過濾常數K: 1.0×10-4—5.0×10-4m3/m2，
qe：0.1—0.5
θe：100-400
壓縮性指數 s ：0.1-0.3
物性常數 k：1.0×10-9--3.5×10-9
溫度：0--50℃。
三、公用設施：
水：裝置自帶不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。
電：電壓AC380V，功率1.5KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：固體CaCO3，外配設備：秒表
四、主要設備：
不銹鋼物料桶：φ500×600mm，
不銹鋼板框：共5塊
有機玻璃濾液箱：320*282*306mm
直流可調速電機：電壓AC220V，功率0.50KW，調速器
指針示壓力表：0～0.250Mpa
AI501宇電溫度顯示儀， Pt100熱電阻溫度計 ：0—100℃
不銹鋼離心泵：功率750W，最大流量8m3/h
正泰電器：接觸器、開關、漏電保護空氣開關
不銹鋼管路、管件及閥門
不銹鋼儀表柜：測控、電器設備在實驗架上
不銹鋼材質框架1.9×0.55×1.60米（帶腳輪及禁錮腳）
五、測控組成
|
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
板框進口壓力
|
指針式壓力表
|
壓力表就地顯示
|
調壓閥（手動）
|
|
濾液體積
|
5000ml標準箱
|
直讀
|
無
|
|
過濾時間
|
數字秒表
|
秒表直讀
|
無
|
|
溫度
|
鉑電阻溫度計精度
|
數字溫度計
|
無
|
|
軟件組成
|
數據處理
|
數據處理軟件一套
|
|
