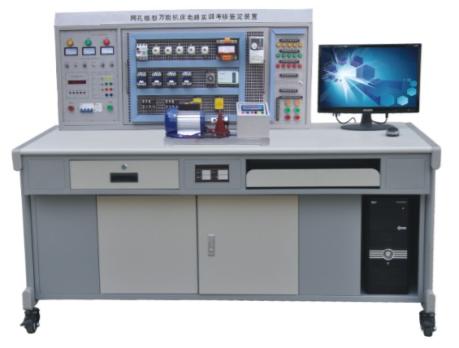

KHWK-178B網孔型萬能機床電路實訓考核鑒定裝置（含 PLC 、變頻器）
一、概述
本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”、“PLC綜合實訓”、“變頻調速”等課程的實訓與考核，增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒炇业母聯Q代，也可作為電工考核的考核設備。
二、特點
1、電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。
3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。
三、技術性能
1、輸入電源：三相四線～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1350mm
四、裝置的配備及功能
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板
1、主控功能板
（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作；
（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
（3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
（4）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
2、輔助器件安裝屏
（1）紅、黃、綠信號燈各5只
（2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只
（3）控制按鈕6只
（4）整流二極管IN5408 4只
（5）單相開關1只
（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。
（三）基本器材配備
|
序號
|
名 稱
|
數量
|
單位
|
序號
|
名 稱
|
數量
|
單位
|
|
1
|
交流接觸器
|
7
|
只
|
11
|
按鈕開關
|
2
|
只
|
|
2
|
熱繼電器
|
3
|
只
|
12
|
轉換開關
|
1
|
只
|
|
3
|
電子式時間繼電器
|
2
|
只
|
13
|
控制變壓器
|
1
|
只
|
|
4
|
螺旋式熔斷器
|
6
|
只
|
14
|
燈頭座
|
1
|
只
|
|
5
|
直插式熔斷器
|
3
|
只
|
15
|
電容
|
2
|
只
|
|
6
|
低壓斷路器
|
1
|
只
|
16
|
導軌
|
30
|
厘米
|
|
7
|
電磁閥
|
1
|
只
|
17
|
接線端子
|
20
|
孔
|
|
8
|
十字開關
|
1
|
只
|
18
|
導線
|
50
|
米
|
|
9
|
行程開關
|
4
|
只
|
19
|
走線槽
|
2
|
米
|
|
10
|
控制按鈕
|
6
|
只
|
|
|
|
|
20、雙速異步電動機 1臺
21、三相鼠籠式異步電動機（Y） 1臺
22、三相鼠籠式異步電動機（△） 1臺
23、三相鼠籠式異步電動機（Y/△） 1臺
24、工具一套：萬用表1只、螺絲刀1把、尖嘴鉗1把、剝線鉗1把、電工刀1把、電筆1支、卷尺1只、鋼鋸架1把、shouqiang鉆1把。
25、變頻器1臺：配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。
26、PLC可編程控制器主機1臺：提供三菱FX1N-24mR-001型主機及SC-09編程電纜。
27、穩壓電源及恒流源控制箱1臺。
28、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
29、PLC仿真實訓軟件一套
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
30、電機導軌及光碼盤測速系統：
含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅。
（四）實訓桌
實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。
五、實訓項目
（一）機床電氣控制
1.三相異步電動機直接啟動控制
2.三相異步電動機接觸器點動控制線路
3.三相異步電動機接觸器自鎖控制線路
4.Y/△Y啟動自動控制線路
5.用倒順開關三相異步電動機正反轉控制
6.接觸器聯鎖的正反轉控制線路
7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
8.雙速電動機的切換運行控制線路
9.雙重聯鎖的三相異步電動機正反轉控制線路
10.電動葫蘆電氣控制線路
11.C6140普通車床電氣控制線路
12.C650-2普通車床電氣控制線路
13.M7120平面磨床電氣控制線路
14.M7130K平面磨床電氣控制線路
15.M1432A萬能外圓磨床電氣控制線路
16.X62W型萬能銑床電氣控制線路
17.Z3050搖臂鉆床電氣控制線路
18.Z3040B搖臂鉆床電氣控制線路
19.Z35搖臂鉆床電氣控制線路
20.T68臥式鏜床電氣控制線路
（二）PLC綜合實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程、下載等）
2.PLC仿真實訓
3. PLC控制的三相異步電動機正反轉控制
4. PLC控制的三相異步電動機Y/△啟動控制
5. PLC控制的三相異步電動機降壓啟動控制
6. PLC控制的三相異步電動機能耗制動控制
7. PLC控制的三相異步電動機自鎖運行控制
（三）基于PLC變頻器的電機拖動與控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.控制電機運行時間操作
6.瞬間停電變頻器參數設定
7.控制電機正反轉運行控制
8.外部電壓變頻調速
9.三相異步電動機的變頻開環調速
（四）PLC、變頻器的電機拖動與控制實訓
1.基于PLC通訊方式的多段速選擇變頻調速
2.基于PLC通訊方式的變頻器開環調速
3.基于PLC通訊方式的變頻器閉環調速
