了解霍爾傳感器組成簡易電子稱系統的原理和方法

二、實驗儀器：

霍爾傳感器模塊、霍爾傳感器、振動源、直流穩壓電源

三、實驗原理：

這里采用直流電源激勵霍爾組件，原理參照實驗二十四

四、實驗內容與步驟

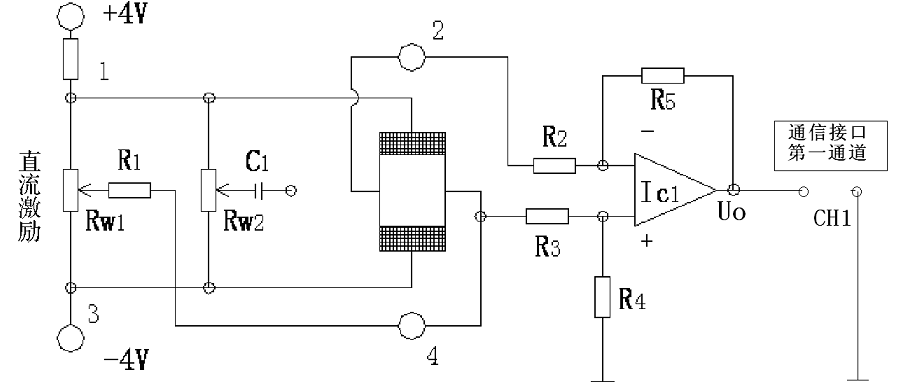

1．將霍爾傳感器安裝在振動臺上。傳感器引線接到霍爾傳感器模塊的9芯航空插座。按下圖接線。

圖26-1

2、將直流電源接入傳感器實驗?zāi)�塊，打開實驗臺電源，在雙平衡梁處于自由狀態時，將系統輸出電壓調節為零，輸出接電壓表2V檔。

3、將砝碼依次放上振動平臺，砝碼靠近振動平臺邊緣，后一個砝碼疊在前一個砝碼上。

4、將所稱砝碼重量與輸出電壓值記入下表：

表26-1

五、實驗報告：

1、根據實驗記錄的數據，作出V₀-W曲，并在取走砝碼后在平臺放一不知重量之物品，根據曲線坐標值大致求出此物重量。
