實驗三 金屬箔式應變片——全橋性能實驗
一、實驗?zāi)康模?/span>
了解全橋測量電路的優點。
二、實驗儀器：
同實驗一。
三、實驗原理：
全橋測量電路中，將受力性質相同的兩只應變片接到電橋的對邊，不同的接入鄰邊，如圖3-1，當應變片初始值相等，變化量也相等時，其橋路輸出
Uo=
（3-1）
式中
為電橋電源電壓。
為電阻絲電阻相對變化；
式3-1表明，全橋輸出靈敏度比半橋又提高了一倍，非線性誤差得到進一步改善。
四、實驗內容與步驟
1．應變傳感器已安裝在應變傳感器實驗?zāi)K上，可參考圖1-1。
2．差動放大器調零，參考實驗一步驟2。
3．按圖3-1接線，將受力相反（一片受拉，一片受壓）的兩對應變片分別接入電橋的鄰邊。
4．加托盤后電橋調零，參考實驗一步驟4。
5．在應變傳感器托盤上放置一只砝碼，讀取數顯表數值，依次增加砝碼和讀取相應的數顯表值，直到200g砝碼加完，記下實驗結果，填入下表。
6．實驗結束后，關閉實驗臺電源，整理好實驗設備。
五、實驗報告
根據實驗數據，計算靈敏度L=ΔU/ΔW和全橋的非線性誤差δf3。
六、思考題
全橋測量中，當兩組對邊（R1、R3為對邊）電阻值R相同時，即R1＝R3，R2＝R4，而R1≠R2時，是否可以組成全橋？

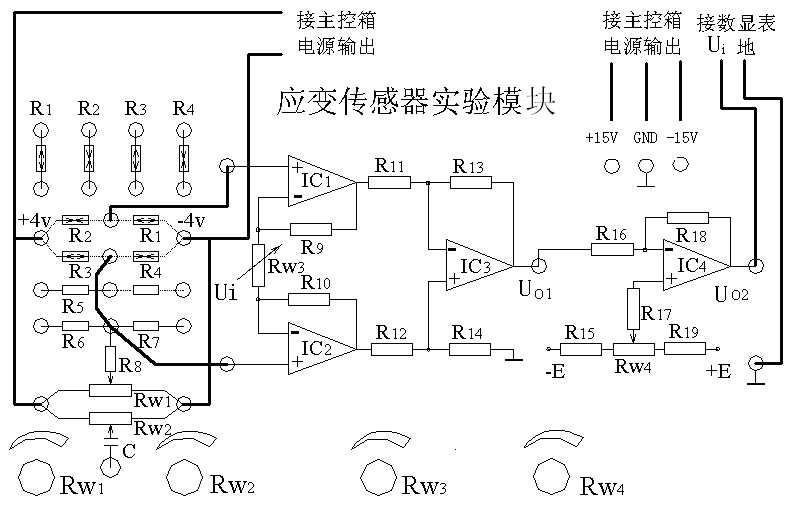

圖3-1 全橋面板接線圖
